导电橡胶
导电橡胶是橡胶弹性体中添加细微导电颗粒，包埋金属丝、或弹性体表面进行导电涂敷等特殊工艺而制成的一类新型功能橡胶材料。导电橡胶材料将密封性和高导电性完美地结合在一起，同时满足设备对环境密封和抗电磁干扰EMI的屏蔽要求。其中，橡胶基材：硅橡胶和氟硅橡胶；导电填粉：银镀铝、银镀玻璃、银镀镍、银镀铜、镍镀铝、镍包石墨等；加工工艺有：混炼，挤出，模压，模切加工，点胶等。
瑞雪丰科技凭借多年在橡胶行业的技术积淀及解决电磁干扰EMI问题的丰富经验，安全而稳定地提供值得客户信赖的导电橡胶系列产品。
产品广泛应用于：通讯网络设备，汽车电子，天线和雷达，信号功率放大器，控制器，逆变器，消费电子，国防军工和航空航天等行业。
特点和优势
- 稳定的超低电阻(低至0004Ω·cm)和优越的屏蔽效能(大于100dB)；
- 具备优异的环境密封性，环境密封可达IP68级；
- 优良的力学性能，回弹性和顺从性好，方便缝隙填充设计;
- 良好的耐候性、环境友好性、寿命长、性能稳定等特点;
- 稳定工作温度范围：-55℃～120℃;
- 适用于对电磁屏蔽部件有高可靠性和寿命要求的环境；
- 方便客户灵活设计的结构：挤出/共挤出条或型材，模压圈、模压垫、模压定制件，板材，模切件等。
瑞雪丰科技导电橡胶种类
根据实际应用，瑞雪丰科技把导电橡胶分为三类：填充型导电橡胶LS-ES90®，表面涂敷导电橡胶LS-ES80®和导电胶水LS-ES70®。
填充型导电橡胶
填充型导电橡胶LS-ES90®规格参数
瑞雪丰科技表面涂敷LS-ES90®导电橡胶是以高弹性的硅胶为基材，混以导电性能优良的导电粉，经过一系列复杂的混炼、硫化成型等加工工艺复合而成的功能硅胶材料。将硅橡胶本身的柔韧性和导电颗粒的高导电性完美地结合在一起，既能满足导电接地, 和电磁屏蔽，又可以实现环境的密封。其中，导电颗粒的种类有铝镀银、玻璃镀银、镍镀银、铜镀银、铝镀镍和镍包石墨等，弹性体基材主要以硅橡胶或氟硅橡胶为主。
特点和优势
- 超低的电阻和优越的屏蔽性能
- 环境密封性最高可达IP68
- 温度适用范围广，即使在极端温度下也能保持工作——通常为-55℃～170°C，也可满足特殊温度应用要求
- 极好的力学性能、柔软性以及长久耐用
- 可提供片材、模切品、模压品、挤出长条或型材
- 导电层和硅胶共模硫化复合挤出
- ROHS/REACH合规性
材料规格参数表
| 材料料号 | ES90 | ES91 | ES93 | ES95 | ES97 | ES99 | 测试标准 | |||
|---|---|---|---|---|---|---|---|---|---|---|
|
基材 |
硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 氟硅橡胶 | N/A | |||
| 导电粉填料 | Ag | Ag/Al | Ni/C | Ag/Glass | Ag/Cu | Ag/Al | N/A | |||
| 颜色 | 灰褐色 | 灰褐色 | 黑色 | 灰褐色 | 灰褐色 | 蓝色 | N/A | |||
| 密度 (g/cm） | 4.3 | 2.2 | 1.9 | 2.0 | 3.5 | 2.2 | ASTM D792 | |||
| 硬度（Shore A） | 70 | 65 | 70 | 65 | 60 | 60 | ASTM D1220 | |||
| 体积电阻率（Ω·CM） | 0.002 | 0.008 | 0.1 | 0.006 | 0.004 | 0.012 | MIL-83528C | |||
| 拉伸强度 (PSI) | 150 | 180 | 200 | 200 | 200 | 120 | ASTM D412 | |||
| 伸长率 (%) | 100 | 150 | 150 | 150 | 150 | 120 | ASTM D412 | |||
| 撕裂强度 (PPI) | 30 | 30 | 30 | 30 | 30 | 30 | ASTM D412 | |||
|
屏蔽效能 (dB) |
500MHz | 120 | 110 | 100 | 100 | 120 | 105 | MIL-83528C | ||
| 2GHz | 120 | 105 | 100 | 100 | 120 | 100 | MIL-83528C | |||
| 10GHz | 120 | 100 | 100 | 100 | 120 | 100 | MIL-83528C | |||
| 工作温度范围 (℃) | -55～170 | -55～170 | -55～170 | -55～170 | -55～170 | -55～170 | ASTM D1329 | |||
共挤出导电橡胶
共挤出导电橡胶LS-CES90®
将填充型导电橡胶和硅胶/氟硅胶共模挤出成型的一种高分子功能复合橡胶材料。具备良好的导电性和密封功能，与合适的沟槽结合使用，能实现优异的防水、防尘效果。常用导电粉：Ag/Al,Ag/G,Ni/C；挤出条可接圈，可背胶PSA。
特点和优势
- 导电层和硅胶共模硫化复合挤出
- 兼具具导电性同时，密封性能更优异，
- 防尘防水，防护等级可达IP68级
- 更好的力学性能，柔顺性好 耐候性更好，
- 使用温度-55～170℃
- 成本比全填充型导电橡胶低
- 安装时，非导电部分接触防护环境
工艺和结构
- 导电层和硅胶共模挤出
- 常用导电粉：Ag/Al,Ag/G,Ni/C
- 可接圈，可背胶PSA
- 常见界面结构：如右图
材料选择
材料的选择基于设计人员对与性能和成本的要求：
- 航空航天国防军工级别或同等要求，可选CES99/ES99系列
- 工业级，可选用CES91和CES95系列的Ag系颗粒填充系列
- 商业级别，可选择CES-93系列是NI/C填充系列
LS-CES90®规格参数
|
料号 |
CES-93 |
CES-91 |
CES-95 |
CES-99 |
测试标准 |
||||
|
材质 |
导电层 |
硅胶 |
导电层 |
硅胶 |
导电层 |
硅胶 |
导电层 |
氟硅胶 |
N/A |
|
ES93 |
SR03 |
ES91 |
SR03 |
ES95 |
SR03 |
ES99 |
FSR01 |
N/A |
|
|
导电粉体 |
Ni/C |
N/A |
Ag/Al |
N/A |
Ag/G |
N/A |
Ag/Al |
N/A |
N/A |
|
密度 (g/cm3) |
1.9 |
1.2 |
2.2 |
1.2 |
2.0 |
1.2 |
2.2 |
1.2 |
ASTM D792 |
|
体积电阻率 (Ω·cm) |
0.1 |
N/A |
0.008 |
N/A |
0.006 |
N/A |
0.012 |
N/A |
MIL-DTL-83528C |
|
硬度 (Shore A) |
65 |
55 |
65 |
55 |
65 |
55 |
60 |
60 |
ASTM D2240 |
|
拉伸强度 (PPI) |
200 |
900 |
180 |
900 |
200 |
900 |
120 |
600 |
ASTM D412 |
|
伸长率 （%） |
150 |
300 |
150 |
300 |
150 |
300 |
120 |
300 |
ASTM D412 |
|
撕裂强度 （PPI） |
30 |
60 |
30 |
60 |
30 |
60 |
30 |
60 |
ASTM D412 |
|
工作温度 （℃） |
-55～170 |
-55～170 |
-55～170 |
-55～170 |
ASTM D1329 |
||||

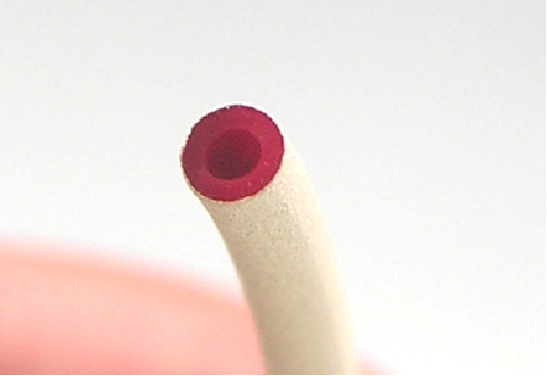

表面涂敷型导电橡胶
表面涂敷导电橡胶LS-ES80®
瑞雪丰科技表面涂敷LS-ES80®导电橡胶是以高弹性的硅胶为基材，表面涂敷Coating轻薄的导电层(厚度0.05mm)而成的功能性橡胶制品。LS-ES80®充分发挥了导电层的高屏蔽性能和硅胶芯材的高弹性和低压缩性，安装方便，性能稳定，充分起到电磁屏蔽和密封的功效。
特点和优势
- 一款高弹性的导电橡胶材料,密封性和导电性优良
- 导电涂层厚度0.05mm, 连续、致密和稳定性高
- 硅胶内芯可以是实心的，也可以是空心的，非常低的闭合力方便狭小缝隙的屏蔽和密封
- 接圈形成的屏蔽环, 非常方便地“套”在连接器/模块上
- 可背胶PSA
- 挤出条截面：实心O型，空心O型，实心矩形，空心矩形
材料规格参数表
| 材料料号 | ES85 | ES84 | 测试标准 | |||||
|---|---|---|---|---|---|---|---|---|
|
基材 |
导电涂层 | 硅橡胶芯材 | 导电涂层 | 硅橡胶芯材 | N/A | |||
| 导电粉填料 | Ag/G | N/A | Ag/Ni | N/A | N/A | |||
| 颜色 | 灰褐色 | 黑色 | N/A | |||||
| 密度 (g/cm） | 2.1 | 1.2 | 2.8 | 1.2 | ASTM D792 | |||
| 硬度（Shore A） | 60 | 55 | 60 | 55 | ASTM D1220 | |||
| 体积电阻率（Ω·CM） | 0.006 | 0.1 | 0.006 | MIL-83528C | ||||
| 拉伸强度 (PSI) | 180 | 900 | 200 | 200 | ASTM D412 | |||
| 伸长率 (%) | 150 | 300 | 150 | 150 | ASTM D412 | |||
| 撕裂强度 (PPI) | 30 | 60 | 30 | 30 | ASTM D412 | |||
|
屏蔽效能 (dB) |
500MHz | 100 | 100 | 100 |
MIL-DTL-83528C |
|||
| 2GHz | 95 | 100 | 100 | |||||
| 10GHz | 90 | 100 | 100 | |||||
| 工作温度范围 (℃) | -55～170 | -55～170 | -55～170 | ASTM D1329 | ||||
瑞雪丰科技LS-ES85®主要应用于工业级别，如通讯设备，光通信设备，高速连接器领域；S-ES84®要应用于国防军工领域。
导电胶水
导电胶水LS-ES70®
瑞雪丰科技导电胶水主要由基体液态硅胶、导电粉体、溶剂、助剂组成的一种复合电磁屏蔽材料，基体液态硅胶起到粘结导电粉体的作用，导电粉体分散于其中制成具有高触变性的流体LS-ES70®，经点胶成型FIP (Form in Place) 后进行室温硫化或高温硫化，在产品上形成所需要的导电密封衬垫结构，通过维持一定的压缩量，起到电磁屏蔽的作用。
特点和优势
- 200MHz～10GHz范围内良好屏蔽性能(大于95dB)；
- 材料性能稳定，耐腐蚀性好，可在复杂表面直接点胶成型；
- 硫化后材料粘的附力强，可粘附在多种金属和塑料材质上，且耐摩擦，耐高温，可反复拆卸；
- 硫化后的材质硬度比导电橡胶还小，低压缩力非常适合用于配合面之间不高的情况；
- 节省空间，可在最窄0.3mm接触面上精密点胶FIP；
- 自动化精密点胶FIP，节约人工费、装配工时和模具费。
导电胶水LS-CES70®规格参数
| 材料料号 | ES70 | ES91 | ES93 | ES95 | ES97 | ES99 | 测试标准 | |||
|---|---|---|---|---|---|---|---|---|---|---|
|
基材 |
硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 氟硅橡胶 | N/A | |||
| 导电粉填料 | Ag | Ag/Al | Ni/C | Ag/Glass | Ag/Cu | Ag/Al | N/A | |||
| 颜色 | 灰褐色 | 灰褐色 | 黑色 | 灰褐色 | 灰褐色 | 蓝色 | N/A | |||
| 密度 (g/cm） | 4.3 | 2.2 | 1.9 | 2.0 | 3.5 | 2.2 | ASTM D792 | |||
| 硬度（Shore A） | 70 | 65 | 70 | 65 | 60 | 60 | ASTM D1220 | |||
| 体积电阻率（Ω·CM） | 0.002 | 0.008 | 0.1 | 0.006 | 0.004 | 0.012 | MIL-83528C | |||
| 拉伸强度 (PSI) | 150 | 180 | 200 | 200 | 200 | 120 | ASTM D412 | |||
| 伸长率 (%) | 100 | 150 | 150 | 150 | 150 | 120 | ASTM D412 | |||
| 撕裂强度 (PPI) | 30 | 30 | 30 | 30 | 30 | 30 | ASTM D412 | |||
|
屏蔽效能 (dB) |
500MHz | 120 | 110 | 100 | 100 | 120 | 105 | MIL-83528C | ||
| 2GHz | 120 | 105 | 100 | 100 | 120 | 100 | MIL-83528C | |||
| 10GHz | 120 | 100 | 100 | 100 | 120 | 100 | MIL-83528C | |||
| 工作温度范围 (℃) | -55～170 | -55～170 | -55～170 | -55～170 | -55～170 | -55～170 | ASTM D1329 | |||

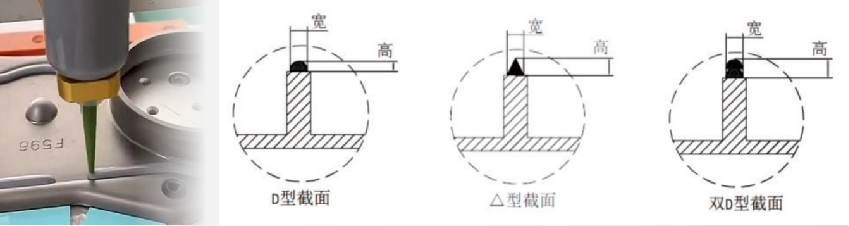

FIP点胶尺寸设计建议
瑞雪丰科技专业的技术⽀持团队会根据客⼾实际产品的尺⼨⼤⼩选择合适的点胶路径和点胶截⾯，由于胶⽔具有流动性，所以硫化后不同截⾯对应着不同的⾼宽⽐。
-
D型截⾯：⾼宽⽐0.75:1，适⽤于⼤部分点胶产品
-
三角型截⾯：⾼宽⽐1:1，适⽤于宽度有限但对⾼度有⼀定要求的产品
-
双D型截⾯：⾼宽⽐≥1:1，适⽤于⾼度要求⼤于宽度的产品
为什么从瑞雪丰科技公司采购和定制橡胶产品
瑞雪丰科技致力于研制高品质和高可靠性的功能橡胶材料和部件,满足并超越您对质量、服务、周转时间和成本的期望。
根据您特定的应用要求，我们知识渊博的技术支持团队随时为您提供最合适的材料及结构建议。
报价或索样，或谈论如何能支持到您，请联系我们或致电（+86）755 29966727
